產品名稱：風力發電預裝式變壓器

產品概述

風能是太陽輻射下空氣流動所形成的。風能與其它能源相比,具有明顯的優勢,它蘊藏量大,是水能的10倍,分布廣泛,用不枯竭,對交通不便、遠離主干電網的島嶼及邊遠地區尤為重要。目前,我國政府已經將節能減排和開發新能源提高到前所未有的戰略高度。當前風力發電已成為新能源的重要力量。為了配合國家風力發電的需要,我公司開發出兩個系列風力發電用變壓器。

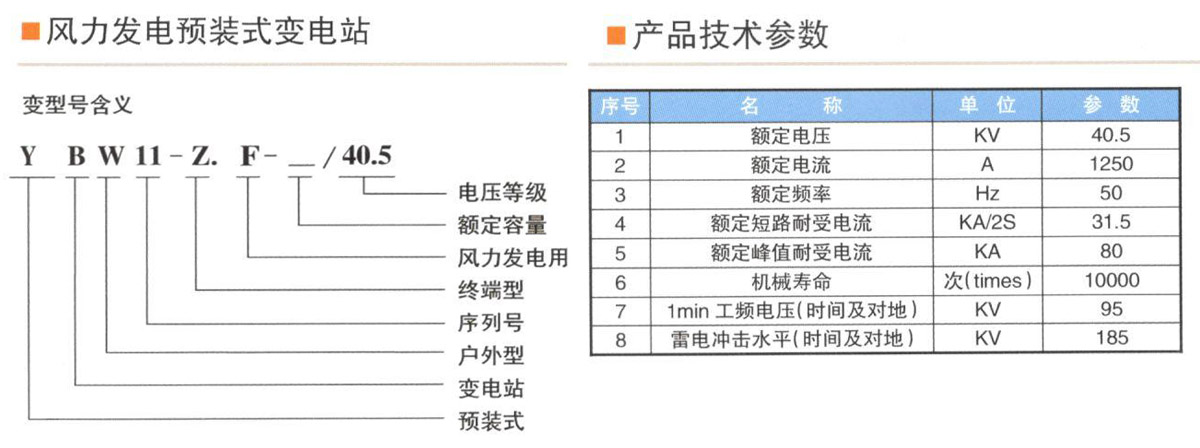

YBW11-Z.F- /40.5系列風力發電預裝式變電站

該系列產品是集高壓熔斷器組合電器、變壓器和低壓斷路器為-體的成套變配電裝置。具有運行可靠、造型美觀和安裝使用方便等優點。

正常使用環境條件及用途

海拔高度:2000m

環境溫度范圍:- 45C- +45C戶外風速≤35m/ s

相對濕度:日平均值≤95%,月平均值:≤90%

安裝地點:安裝在無火災,爆炸危險,嚴重污穢,化學腐蝕及劇烈震動的場所

超出以上正常使用環境條件，用戶可與本公司協商解決適用于50Hz,35kY級風力發電系統,變壓器的額定容量為900 ~ 3150kVA,專用于風力發電

產品結構特點

變電站分變壓器室、高壓室和低壓室三部分，可分為“目”字形和“品”字形結構。變壓器性能符合新型S11型標準要求。

變電站外殼材料按照環境要求殼設計為:常規復合板、不銹鋼復合板和非金屬玻纖水泥材料等。外殼材料具有良好的防護等級與防腐能力,可有效防止風沙風雪和鹽霧侵蝕。

高壓電器滿足五防功能;變電站高壓熔斷器與高壓負荷開關聯動保護，杜絕變壓器缺相運行;高壓采用三工位負荷開關，開關滿足在接地狀態時確保安全檢修;高壓負荷開關與變壓器室網門電氣閉鎖,實現誤開網門自動斷電保護功能。

變壓器室采用自然通風和自動控制的強迫散熱排風裝置,具有隨溫度變化而自動控制的排風系統,能有效控制降低箱內溫度滿足全負荷運行要求。

低壓側配置690V主斷路器、過電壓保護器,并可成套設計自動化測量與智能控制系統。
